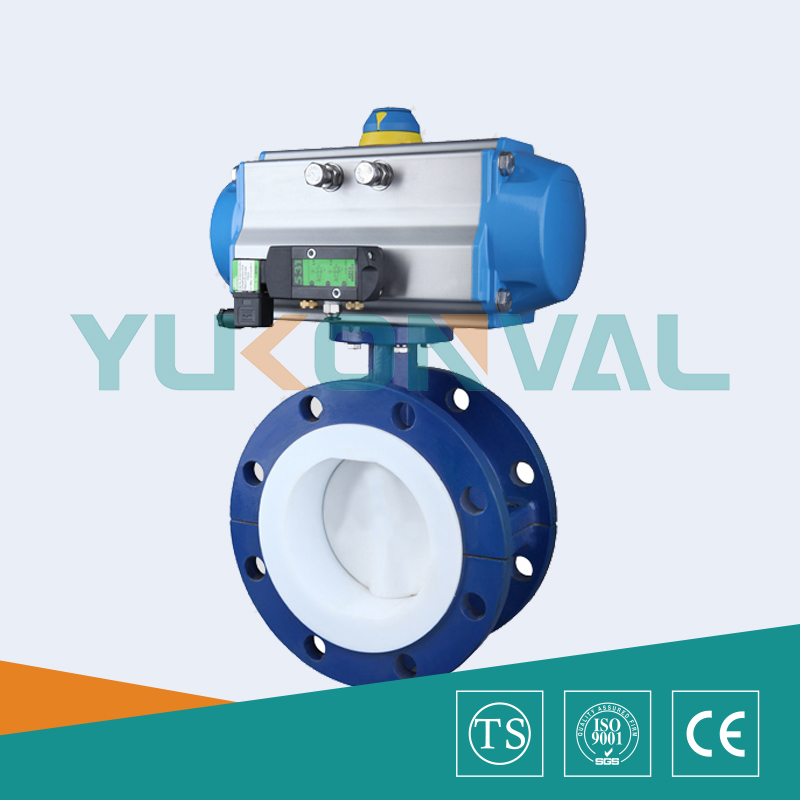

法蘭式氣動襯氟蝶閥

參數

在線咨詢

法蘭式氣動襯氟蝶閥產品概述

D641F46氣動襯氟蝶閥采用帶有球形密封表面的襯聚四氟乙烯包襯蝶板，氣動襯氟蝶閥操作輕便，嚴密的密封性能，超長的使用壽命；可作快速切斷或調節流量之用。氣動襯四氟蝶閥適用于要求可靠密封和良好調節特性的場合。閥體采用分體式，閥軸兩端的密封由蝶板與閥座之間的旋轉基面加氟橡膠來控制；保證閥軸不與腔內流體介質接觸。氣動襯四氟蝶閥廣泛適用于各種不同類型工業管道中液體和氣體(包括蒸氣)的輸送，有嚴重腐蝕性介質的使用場合，如：硫酸、氫氟酸、磷酸、氯氣、強堿、王水等具有強腐蝕性的介質。
全襯聚四氟乙烯（F4）、聚三氟氯乙烯（F3）和聚全氟乙丙烯（F46）氟塑料襯里蝶閥，具有耐腐蝕、無泄漏、壽命長等優點。襯四氟氣動蝶閥適用于濃硫酸、鹽酸、硝酸、氫氟酸、王水、各種有機酸、強酸、氧化性介質或高溫烯硫酸、高溫濃醋酸、酸堿交替及多種有機溶劑和其它強腐蝕性介質。
（1）小型輕便，容易拆裝及維修，并可在任意位置安裝。
（2）結構簡單、緊湊，90°回轉開啟迅速。3
（3）操作扭矩小，省力輕巧。
（4）流量特性趨於直線，調節性能好。
（5）密封材料耐老化、耐腐蝕、可適用多種介質。

法蘭式氣動襯氟蝶閥技術參數

稱通經DN(mm)	50～1600
公稱壓力PN(MPa)	0.6	1.0	1.6
密封試驗(MPa)	0.66	1.1	1.76
強度試驗(MPa)	0.9	1.5	2.4
適用溫度	氟橡膠：-20℃～200℃
適用介質	水、空氣、天然氣、油品及弱腐蝕性流體
泄漏率	符合GB/T13927-92標準
驅動方式	氣動
配置執行機構	GT、AT、AW系列單雙作用氣動執行器
控制方式	開關兩位控制、4～20mA模擬量信號控制

法蘭式氣動襯氟蝶閥執行器參數

執行器型號	GT、AT、AW系列單雙作用氣動執行器
供氣壓力	0.4～0.7MPa
氣源接口	G1/4"、G1/8"、G3/8"、G1/2"
環境溫度	-30～+70℃
作用形式	單作用執行機構、雙作用執行機構
可配附件	定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

采用新型系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。

法蘭式氣動襯氟蝶閥零件材料

零件名稱	材料
閥體	(球墨鑄鋼、鑄鋼、不銹鋼)+F46
蝶板	(灰鑄鐵、球墨鑄鋼、鑄鋼、不銹鋼及特殊材料)+F46
閥桿	2Cr13、不銹鋼
填料	O型圈、柔性石墨

法蘭式氣動襯氟蝶閥性能規范

公稱通徑	DN（mm）	50～1600
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用介質	各類強腐蝕性介質

法蘭式氣動襯氟蝶閥連接尺寸

公稱通經(DN)	主要尺寸					法蘭尺寸
	L	L1	H	H1	A	1.0MPa			1.6MPa
	L	L1	H	H1	A	D	D1	n-Фd	D	D1	n-Фd
50	108	43	63	315	180	165	125	4-18	165	125	4-18
65	112	46	70	330	180	185	145	4-18	185	145	4-18
80	114	46	83	390	245	200	160	4-18	200	160	8-18
100	127	52	105	431	240	220	180	8-18	220	180	8-18
125	140	56	115	455	240	250	210	8-18	250	210	8-18
150	140	56	137	626	350	285	240	8-22	285	240	8-22
200	152	60	164	720	350	340	295	8-22	340	295	12-22
250	165	68	206	800	550	395	350	12-22	405	355	12-26
300	178	78	230	860	600	445	400	12-22	460	410	12-26
350	190	78	248	883	600	505	460	16-22	520	470	12-26
400	216	102	289	972	600	565	515	16-26	580	525	16-26
450	222	114	320	1043	750	615	565	20-26	640	585	16-30
500	229	127	342	1098	750	670	620	20-26	715	650	20-30
600	267	154	413	1236	750	780	725	20-30	840	770	20-33
700	430	165	478	1431	750	895	840	24-30	910	840	24-36
800	470	190	525	1488	750	1015	950	24-33	1025	950	24-39
900	510	203	585	1615	1250	1115	1050	28-33	1125	1050	28-39
1000	550	216	640	1765	1500	1230	1160	28-36	1255	1170	28-42
1200	630	254	755	1976	1500	1455	1380	32-39	1485	1390	32-48

法蘭式氣動襯氟蝶閥產品選型

（1）閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
（2）執行器參數：執行器形式、控制方式、控制信號(4-20mA,1-5V)、作用方式(氣-開式，氣-關式)
盡量詳細提供以上技術參數，方便我公司生產及技術人員為您準確選型。如有任何疑問.您可以致電給我們，我們一定會盡心盡力為您提供優質的服務！
